DW130NC Mesin lentur otomatis untuk pipa persegi panjang dan bulat untuk pipa baja
1.Foto mesin

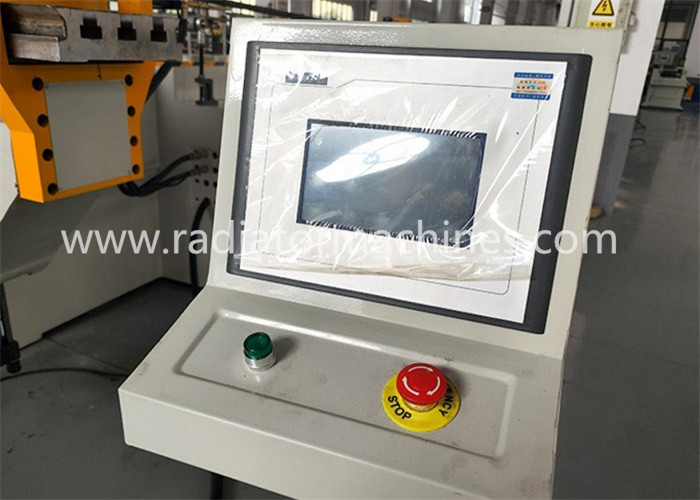

(1)Gambar keseluruhan mesin
(2) cetakan lentur untuk pipa persegi panjang dan pipa bulat
2.TeknisParameter
| Spesifikasi/Model |
Satuan |
DW130NC |
Perhatikan |
| Kemampuan lentur maksimum tabung bulat |
mm |
Φ130.8×6.0 Pipa besi |
1. Radius lentur minimum berdasarkan diameter pipa
2.Radius lentur maksimum dapat sesuai dengan kebutuhan pelanggan
3.The panjang max mandrel dapat sesuai dengan kebutuhan pelanggan |
| mm |
Φ114×4.0
Pipa baja tahan karat
|
| Kemampuan lentur maksimum tabung persegi |
mm |
108x108x6 Pipa besi |
| mm |
105x105x5
Pipa baja tahan karat
|
| Radius kelengkungan maksimum |
mm |
R650 |
| Min radius lentur |
mm |
R60 |
| Sudut lentur maksimum |
° |
185° |
| Jarak efektif maksimum mandrel |
mm |
4200 |
| Sistem kontrol |
|
Kontrol NC |
| Pipa lentur siku maksimum |
Satuan |
16 |
| Bagian maksimum yang dapat disimpan |
Satuan |
16×16 |
| Kekuatan motor |
KW |
22 |
| Tekanan hidraulik |
MPa |
14 |
| Pengendalian Sistem Hidraulik |
|
Katup elektromagnetik |
| Kapasitas Tangki Minyak |
L |
400 |
| Ukuran |
Cm |
600×245×165 |
| Berat Mesin |
Kilo |
≈7000 |
3. Deskripsi Produk
Bahan yang disesuaikan:
pipa baja, baja tahan karat, pipa tembaga, pipa aluminium; pipa logam
Industri aplikasi yang direkomendasikan:
Fittings mobil (pipa minyak untuk rem, muffler, kursi), sepeda motor, peralatan kesehatan, AC,
Sepeda, furnitur baja, barang sanitasi dan sebagainya.
4. Spesifikasi utama
(1)Pengakuan otomatis daya pada mesin dan benda kerja, pengolahan cepat dan baik
(2) Inti yang lambat kembali, didorong oleh barrow, mengimport apprearance dari sudut.
(3) Seluruh operasi adalah di komputer, sederhana, cepat dan benar
(4) Sistem pemrograman gambar: menggambar dan memodifikasi pada gambar pipa stereo di layar, membuat
operasi sederhana, cepat dan benar
(5) Uji rebound: uji perbandingan pada fitur dari banyak bahan pipa
(6) Fungsi debugging satu langkah-mengamati dengan cermat pada deformasi bahan pipa selama jejak
pembuatan matic.
(7)Membuat gambar otomatis dari grafik pencetakan membantu untuk mengembangkan produk baru
(8)Pemeriksaan keseluruhan: sirkuit hidrolik/elektrik/sistem penggerak, tidak adanya fase pada motor/inversi, tegangan,
suhu, tekanan minyak, dan secara otomatis mendiagnosis masalah
(9) Kata sandi, kunci, jam kerja/rekaman kuantitas diterapkan pada manajemen produksi
5. Bagian mekanik utama
| Nama |
Produsen |
| Motor hidraulik |
WUXI TAIHU |
| Katup hidraulik |
Jepang Yuken |
| Over Flow Valve |
Jepang Yuken |
| Encoder |
Jepang Nemicon |
| Pompa hidraulik |
Wuxi TAIHU |
| Elemen penyegelan |
Shanghai Qifan |
| Kontaktor |
Schneider |
| Relay Termal Terlalu |
Schneider |
| Saklar Kedekatan |
Omron |
| Saklar Daya |
Taiwan Mingwei |
| Transformer |
Wuxi Xingyu |
| Tabung Minyak |
Zhejiang Tongxin |
| Layar sentuh |
Taiwan Weinview |
| PLC |
Jepang Mitsubishi |
6. Kutipan
| Tidak, tidak. |
Artikel |
Spesifikasi |
Jumlah |
Harga Satuan
(USD)
|
Jumlah (USD) |
| 1 |
130NC Pipe Bending Machine |
1 set cetakan termasuk |
1 set |
23,800.00 |
23,800.00 |
|
Catatan:
- Waktu pengiriman: 30 hari setelah menerima uang muka.
ü Metode pembayaran: 40% uang muka dan saldo sebelum pengiriman (Metode T/T)
- Penawaran berlaku: Sampai 7 November 2024.
- Warna mesin: warna standar pemasok atau disesuaikan.
- Penawaran di atas didasarkan pada FOB Shanghai.
|
7. Garansi
Peralatan ini dijamin selama 13 bulan setelah tanggal pengiriman.
memperbaiki peralatan secara gratis selama masa garansi, tetapi bagian yang mudah dipakai tidak termasuk dalam garansi.
8.Rahasia
Pembeli tidak diizinkan untuk memberikan dokumen teknis kepada pihak ketiga tanpa izin dari penjual.
