DW38CNC-3A1S Mesin lentur otomatis untuk pipa persegi panjang dan bulat

Name: DW38CNC-3A1S Mesin lentur otomatis untuk pipa persegi panjang dan bulat
Brand: Wuxi Wondery Industry Equipment Co., Ltd
SKU: 38CNC-3A1S
Price: 15.00 USD
Availability: InStock

Brand Name:	WONDERY
Model Number:	38CNC-3A1S
MOQ:	1SET/SET
harga:	negotiable
Delivery Time:	45 hari kerja
Payment Terms:	L/C, T/T

Detail Information

Deskripsi Produk

Detail Information

Tempat asal:

Jiangsu, Tiongkok (daratan)

Sertifikasi:

nama mesin:

Mesin Tekuk Pipa Otomatis

Model:

DW38CNC-3A1S

Min pembengkokan R untuk pipa tembaga adalah: 1,5D:

Ø38X 3.8mm

Min pembengkokan R untuk pipa ss adalah 1,5D:

Ø30X 2.5mm

Ketersediaan Panjang pipa lentur:

2000mm

Max R untuk membungkuk:

280mm

Max sudut untuk membungkuk:

185°

Tenaga motor listrik:

5.5kw

Berat badan:

2250kg

Ukuran:

4200X1200X1400

Kemasan rincian:

Kasus kayu cocok untuk transportasi laut

Menyediakan kemampuan:

100Set/Set per Tahun

Menyoroti:

Mesin lentur pipa persegi panjang

Mesin Tekuk Pipa Sepenuhnya Otomatis

Mesin Pengelompokan Pipa Bulat

Deskripsi Produk

DW38CNC-3A1S Mesin lentur otomatis untuk pipa persegi panjang dan bulat

1.Foto mesin

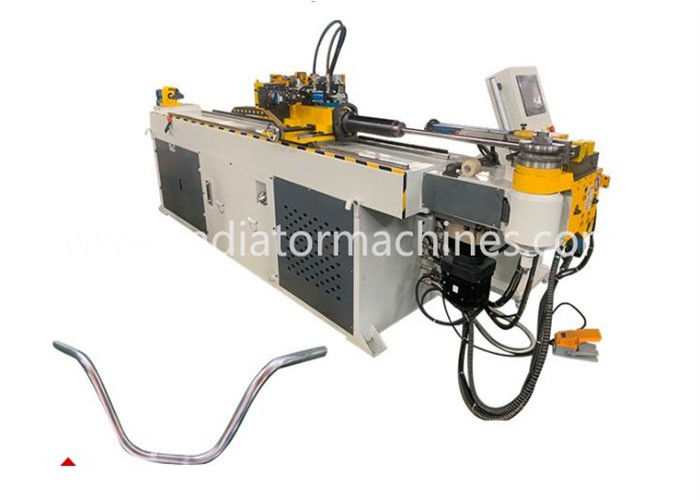

(1)Gambar keseluruhan mesin

(2) cetakan lentur untuk pipa persegi panjang dan pipa bulat

2.Deskripsi Produk
Bahan yang disesuaikan:
pipa baja, baja tahan karat, pipa tembaga, pipa aluminium; pipa logam
Industri aplikasi yang direkomendasikan:
Fittings mobil mobil (pipa minyak untuk rem, muffler, kursi), sepeda motor, peralatan yang sehat,
AC, sepeda, furnitur baja, barang sanitasi dan sebagainya.

3Spesifikasi utama

^{1. Pengakuan otomatis daya di mesin dan benda kerja, pemrosesan baik dan cepat}
^{2Inti yang lambat kembali, didorong oleh barrow, mengimpor pemahaman sudut.}
^{3Seluruh operasi adalah di komputer, sederhana, cepat dan benar}
^{4Sistem pemrograman gambar: menggambar dan memodifikasi pada gambar pipa stereo di layar, membuat}
^operasi ^{sederhana, cepat dan benar}
^{5. Uji rebound: uji perbandingan pada fitur dari banyak bahan pipa}
^{6Fungsi debugging satu langkah-mengamati dengan cermat pada deformasi bahan pipa selama}
^{Pembuatan jalur} ^{dari mati.}
^{7- Gambar otomatis dari grafik mati-clear membantu untuk mengembangkan produk baru}
^{8Pemeriksaan keseluruhan: sirkuit hidrolik/elektrik/sistem penggerak, tidak adanya fase di motor/inversi,}
^{tegangan, suhu,} ^{tekanan minyak, dan secara otomatis mendiagnosis masalah}
4.Parameter teknis

program Jenis mesin		DW38CNC-3A1S
Min lentur R untuk pipa tembaga adalah:1.5D		Ø38X 3,8mm
Min lentur R untuk pipa s.s adalah 1.5D		Ø30X 2,5mm
Ketersediaan Panjang pipa lentur		2000 mm
Max R untuk lentur		280mm
Sudut maksimum untuk lentur		185°
Proses lentur untuk setiap pipa		16
Tingkat kerja	Tingkat lentur	Ma × 85°/detik
	Tingkat rotasi	Ma × 280°/detik
	Tingkat makan	Ma × 700mm/detik
Keakuratan kerja	Sudut lentur	± 0,1°
	Sudut putar	± 0,1°
	Panjang makan	± 0,1 mm
Watt mesin listrik press minyak		14mpa
Metode input informasi		Aksi (Y,B,C)
Metode lentur		Servo
Kelompok lentur maksimum		500
Kekuatan servo motor putar		400 W
Kekuatan pemasangan Servo motor		1.5KW
Kekuatan lentur Servo motor		5KW
Daya motor listrik		5.5KW
Berat mesin		2250kg
Ukuran L W H (((mm) 3A1S		4200X1200X1400

5.Bagian mekanik utama

Tidak, tidak.	Nama	Asal usul	Nama merek	Layanan
1	Saklar udara	Cina	CHINT	2 tahun
2	Saklar udara	Cina	CHINT
3	Kontaktor AC	Cina	CHINT
4	Relay termal	Prancis	Schneider
5	Transformer	Cina	Jiuchuan
6	Saklar mikro	Jepang	Omron
7	Menghidupkan daya	Taiwan	Meanwell
8	Sistem listrik servo	Jepang	400W Mitsubishi
			1.5KW Mitsubishi
			5KW Mitsubishi
9	PLC (CPU)	Jepang	Mitsubishi
10	Layar sentuh	Taiwan	Weinview
11	Pindah pendekatan	Jepang	Omron
12	Relay	Jepang	Omron
13	Pengkode	Jepang	Omron

6.Bagian dan komponen mekanik

1	Mesin memperlambat	Taiwan PHT	2 tahun
2	Jalur panduan Beeline	Taiwan HIWIN
3	Bantalan	Jepang NSK
4	Sekrup bola	Taiwan HIWIN
5	Panduan slider	Taiwan HIWIN
6	IPC	Taiwan ADVANTECH	Opsional
7	Sistem operasi	China DASONG	2 tahun

7.Sistem tekanan hidraulik

Tidak, tidak.	Nama	Asal dan Merek	Layanan
1	Ventil magnetik yang berbeda	Jepang Yuken	2 tahun
2	Tangki Minyak	Shanghai Baoshan
3	Cincin segel	Jepang Valqua
4	Pipa minyak	Taiwan Lianhui
5	Motor pompa minyak	Cina TAIHU
6	Pompa minyak	Cina TAIHU
