Menyoroti:
Mesin Tekuk Pipa Sepenuhnya Otomatis
, Mesin Pengelompokan Pipa Beban Tinggi
, Mesin Lipat Pipa Bentuk persegi panjang dan bulat
50CNC-3A1S Massa beban tinggi persegi panjang dan pipa bulat Mesin lentur pipa sepenuhnya otomatis
1.Foto mesin

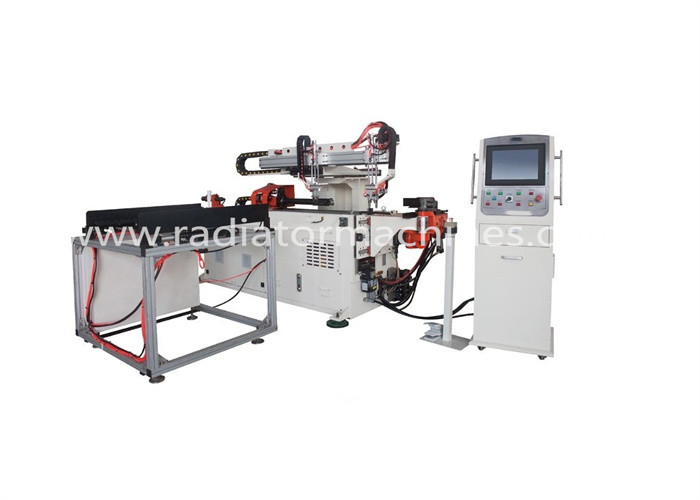

(1)Gambar keseluruhan mesin
(2) cetakan lentur untuk pipa persegi panjang dan pipa bulat
(3) Gambar rinci
2.Deskripsi Produk
Bahan yang disesuaikan:pipa baja, baja tahan karat, pipa tembaga, pipa aluminium; pipa logam
Industri aplikasi yang direkomendasikan:
Fittings mobil mobil (pipa minyak untuk rem, muffler, kursi), sepeda motor, peralatan kesehatan, AC,
Sepeda, furnitur baja, barang sanitasi dan sebagainya.
3Spesifikasi utama
1. Pengakuan otomatis daya di mesin dan benda kerja, pemrosesan baik dan cepat
2Inti yang lambat kembali, didorong oleh barrow, mengimpor pemahaman sudut.
3Seluruh operasi adalah di komputer, sederhana, cepat dan benar
4Sistem pemrograman gambar: menggambar dan memodifikasi pada gambar pipa stereo di layar, membuat
operasi sederhana, cepat dan benar
5. Uji rebound: uji perbandingan pada fitur dari banyak bahan pipa
6Fungsi debugging satu langkah-mengamati dengan cermat pada deformasi bahan pipa selama
pembuatan jejak mati.
7- Gambar otomatis dari grafik mati-clear membantu untuk mengembangkan produk baru
8Pemeriksaan keseluruhan: sirkuit hidrolik/elektrik/sistem penggerak, tidak adanya fase di motor/inversi,
tegangan, suhu, tekanan minyak, dan secara otomatis mendiagnosis masalah
4Parameter teknis
| program Jenis mesin |
DW50CNC-2A1S |
| Min lentur R untuk pipa tembaga adalah:1.5D |
Ø50X 3mm |
| Ketersediaan Panjang pipa lentur |
2800mm |
| Max R untuk lentur |
260 mm |
| Sudut maksimum untuk lentur |
185° |
| Proses lentur untuk setiap pipa |
16 |
| Tingkat kerja |
Tingkat lentur |
Ma × 100°/detik |
| |
Tingkat rotasi |
Ma × 280°/detik |
| |
Tingkat makan |
Ma×750mm/detik |
| Keakuratan kerja |
Sudut lentur |
± 0,1° |
| |
Sudut putar |
± 0,1° |
| |
Panjang makan |
± 0,1 mm |
| Watt mesin listrik press minyak |
12mpa |
| Metode input informasi |
Aksi (Y,B,C) |
| Metode lentur |
Servo |
| Kelompok lentur maksimum |
500 |
| Kekuatan servo motor putar |
750W |
| Kekuatan pemasangan Servo motor |
1.5KW |
| Kekuatan lentur Servo motor |
7KW
|
| Daya motor listrik |
5.5kw |
| Berat mesin |
1950kg |
| Ukuran L W H (((mm) 3A1S |
4600 x 780 x 1350 mm |
5Bagian mekanik utama
| Tidak, tidak. |
Nama |
Asal usul |
Nama merek |
Layanan |
| 1 |
Saklar udara |
Cina |
CHINT |
2 tahun |
| 2 |
Saklar udara |
Cina |
CHINT |
| 3 |
Kontaktor AC |
Cina |
CHINT |
| 4 |
Relay termal |
Prancis |
Schneider |
| 5 |
Transformer |
Cina |
Jiuchuan |
| 6 |
Saklar mikro |
Jepang |
Omron |
| 7 |
Menghidupkan daya |
Taiwan |
Meanwell |
| 8 |
Sistem listrik servo |
Jepang |
750W Mitsubishi |
| 1.5KW Mitsubishi |
| 7KW Mitsubishi |
| 9 |
PLC (CPU) |
Jepang |
Mitsubishi |
| 10 |
Layar sentuh |
Taiwan |
Weinview |
| 11 |
Pindah pendekatan |
Jepang |
Omron |
| 12 |
Relay |
Jepang |
Omron |
| 13 |
Pengkode |
Jepang |
Omron |
6Bagian dan komponen mekanik
| 1 |
Mesin memperlambat |
Taiwan PHT |
2 tahun |
| 2 |
Jalur panduan Beeline |
Taiwan HIWIN |
| 3 |
Bantalan |
Jepang NSK |
| 4 |
Sekrup bola |
Taiwan HIWIN |
| 5 |
Panduan slider |
Taiwan HIWIN |
| 6 |
IPC |
Taiwan ADVANTECH |
Opsional |
| 7 |
Sistem operasi |
Menakjubkan |
2 tahun |
7Sistem tekanan hidraulik
| Tidak, tidak. |
Nama |
Asal dan Merek |
Layanan |
| 1 |
Ventil magnetik yang berbeda |
Jepang Yuken |
2 tahun |
| 2 |
Tangki Minyak |
Shanghai Baoshan |
| 3 |
Cincin segel |
Jepang Valqua |
| 4 |
Pipa minyak |
Taiwan Lianhui |
| 5 |
Motor pompa minyak |
Cina TAIHU |
| 6 |
Pompa minyak |
Cina TAIHU |
| 1 |
Kami memiliki servo hidrolik, listrik, dan hibrida servo hidrolik dan listrik mesin lentur pipa mesin ini,yang menghindari masalah ketepatan lenturan pipa sumbu C yang disebabkan oleh peningkatan suhu minyak hidrolik, sangat meningkatkan akurasi benda kerja lentur, menghemat waktu, tenaga kerja, dan ruang. |
| 2 |
Dengan servo drive listrik 3 sumbu. |
| 3 |
Melalui analisis mekanik dinamis, desain cetakan kepala mesin ditandai dengan struktur terintegrasi, kekakuan tinggi, ketangguhan, dan stabilitas.Hal ini dapat dengan mudah memastikan akurasi lentur tinggi tanpa gemetar selama operasi. |
| 4 |
Desain cetakan penjepit terapung bagian atas dan bawah dapat menghindari gangguan dan memberikan ruang siku maksimum. |
| 5 |
Semua jalur sinyal sirkuit dan rangkaian listrik dilengkapi dengan colokan modular dan plat bernomor untuk penggantian dan pemeliharaan yang mudah. |
| 6 |
Dengan fungsi menarik inti yang lambat, dapat mengatur waktu penarikan setelah penetrasi inti di tabung sesuai dengan program,yang dapat menghindari tonjolan penampilan tabung yang disebabkan oleh posisi tetap penetrasi inti dalam tabung, dan meningkatkan kualitas penampilan fittings pipa. |
| 7 |
Dilengkapi dengan alat bantu dorong cetakan yang dipandu standar, yang dirancang dengan tombol penyesuaian tekanan dan kecepatan yang dapat dengan mudah disesuaikan untuk memenuhi kebutuhan pipa lentur,membuat pekerjaan lentur yang sulit mudah. |
| 8 |
Untuk spindle dan kursi geser bergerak dari sistem penjepit pipa kepala, perangkat pelumasan lubang injeksi minyak dipasang, yang dapat mengatur siklus pelumasan otomatis dalam program,memperpanjang umur mesin dan mempertahankan kinerja yang stabil. |
| 9 |
Ini memiliki tombol kick start standar yang bergerak dan tombol stop darurat.
Kontroler independen terpisah (stasiun) dengan AC kipas. |
| 10 |
Dilengkapi dengan sistem pendinginan udara minyak hidrolik untuk memastikan bahwa suhu minyak kerja berada dalam standar dan mesin dapat beroperasi stabil.(Tidak perlu menara pendingin eksternal atau pipa) |
| 11 |
Pompa minyak dan katup solenoid mengadopsi merek standar internasional Jepang Taiwan Oil Research (atau merek lain dari tingkat yang sama). |
| 12 |
Dengan fungsi perlindungan overload motor utama untuk mencegah kerusakan pada motor tenaga utama karena pengaturan yang tidak benar. |
| 13 |
Ada pelindung keselamatan di bagian dalam tangan bergerak untuk mencegah cedera pribadi. |
| 14 |
Program kontrol memiliki fungsi deteksi otomatis kesalahan untuk mencegah operasi yang tidak logis atau salah dari kerusakan mesin. |
| 15 |
Sejumlah fungsi perlindungan kata sandi dirancang untuk mencegah program atau data pemrosesan dimodifikasi sesuka hati. |
| 16 |
Tombol berhenti darurat dirancang pada switch kaki bergerak dan pengontrol untuk menanggapi keadaan darurat setiap saat. |
| 17 |
Ini memiliki multi-program dan perangkat perlindungan batas mekanis untuk mencegah kesalahan manusia dari menabrak mesin. |
| 18 |
Suara alarmnya tidak normal. |
| 19 |
Ada perangkat kursi cetakan panduan belakang standar untuk cadangan. |
| 20 |
Dilengkapi dengan kaki anti-getaran yang dapat disesuaikan untuk memastikan operasi stabil mesin. |
| 21 |
Dilampirkan dengan kotak alat standar adalah alat manual penyesuaian yang diperlukan untuk mesin dan manual operasi mesin dalam bahasa Cina. |
