Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| machine name: | pipe slotting machine | pipe quantity: | 4 pcs slotted per time |
|---|---|---|---|
| control system: | numerical control | HMI brand: | Delta brand |
| Power: | 4kw | overall size: | 2088mmX1600mmX1660 mm |

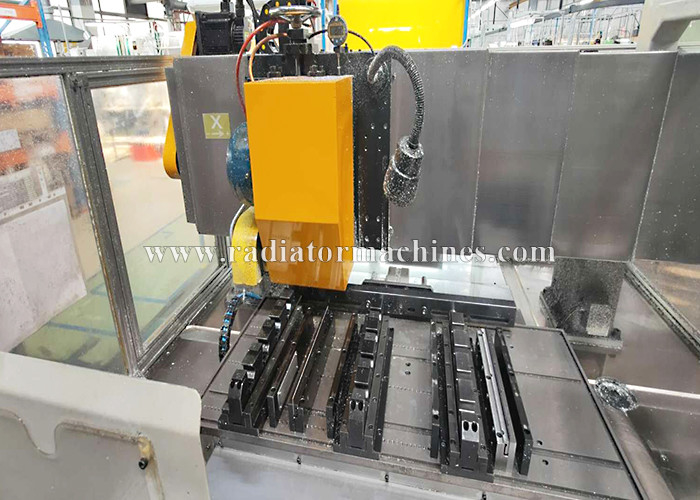

NC Auto Condenser Aluminium Header Pipe Slotting machine Dia 16 -30 mm
1.Purpose
Mesin slotting pipa header kondensor (4 buah) - tipe gantry adalah peralatan khusus untuk membuat slot
pipa header kondensor.Mesin ini dapat memproses slot untuk pipa header dengan diameter berbeda.
Struktur peralatan mesin pembuat kondensor mengadopsi rakitan penggergajian yang dipasang pada sumbu X gantry untuk
gerakan, sedangkan sumbu Y mengadopsi gerakan horizontal platform, meningkatkan akurasi pemotongan dan mengurangi
dimensi eksternal peralatan.Parameter pemrosesan dapat diatur secara sewenang-wenang di layar sentuh, membuatnya
operasi sederhana dan nyaman.
2.Fitur utama:
2.1 Mesin slotting pipa header kondensor menggunakan mekanisme ritsleting untuk menjepit pipa header, yang mengatasi
dampak deformasi pada mekanisme penjepitan selama proses stamping pipa header.
2.2 Menggunakan strip posisi tetap untuk posisi sumbu X dan sumbu Y dari pipa header, menghindari dampak pipa
kesalahan posisi yang disebabkan dalam proses stamping pada posisi slot.
2.3 Ketinggian mata gergaji dapat disesuaikan secara manual, dan kedalaman pemotongan dapat disesuaikan sesuai kebutuhan
kapan saja, dengan kontrol kedalaman yang akurat.
2.4 Mesin slotting pipa header kondensor ini dilengkapi dengan perangkat pengaturan pisau inframerah.Setelah menjepit
pipa header, joging meja kerja horizontal, dan posisi iradiasi infra merah pada pipa header adalah slotnya
posisi mata gergaji.
2.5 Mesin pembuat kondensor ini dilengkapi dengan sistem proteksi tekanan rendah.Tekanan pasokan udara
terlalu rendah, sistem alarm, dan peralatan berhenti bekerja.
2.6 Operasi antarmuka CNC.Selama pengoperasian sistem, slot pertama dipotong, kemudian pipa diumpankan ke slot pertama
panjang, dan kemudian slot kedua dipotong, dan pipa diumpankan ke panjang kedua.Siklus ini berlanjut hingga
slotting selesai.Menghindari kelemahan pemberian makan manual yang tidak akurat, meningkatkan akurasi peralatan
dan kecepatan potong yang cepat.
3. Parameter teknis utama peralatan
mesin slotting pipa header (4 buah) tipe gantry
(Parameter teknik)
| Barang | Satuan | Parameter | Perkataan | |
| Pipa tajuk |
mm Mm |
Diameter header kondensor adalah 16-30mm. | ||
|
Ketebalan dinding pipa header |
mm Mm |
1,15-2,0mm |
||
|
Dimensi dan arah slot pipa header |
Slot untuk spacer eksternal (di bagian belakang lubang tabung datar) | |||
| Ketebalan pengatur jarak | mm | H | ||
|
Ukuran dan toleransi lebar slot |
mm
|
H+0,05 +0,00mm
|
||
|
Ukuran dan toleransi kedalaman slot |
mm Mm |
D/2 +0,05 0mm D |
||
| Kisaran panjang pipa header |
mm
|
100mm <L<700mm
|
||
|
Jumlah slot |
N ≤ 20 |
|||
|
Jarak minimum antara slot dan ujung tabung datar |
mm
|
20mm
|
||
|
Toleransi posisi slot |
mm | +/- 0,1mm | ||
|
Peralatannya sendiri hanya dilengkapi dengan satu set rantai penjepit untuk satu model, dan satu ukuran pisau pemotong.Spesifikasi lainnya akan disesuaikan secara terpisah. |
||||
Kecepatan pemrosesan: 15 detik/pemotongan (4 pipa, 1 slot) (waktu hanya untuk referensi)
Total daya peralatan: 4.0KW
Tegangan catu daya: AC380V
Dimensi keseluruhan (referensi): 2088mm X 1600 mm X 1660 mm
Info perusahaan
Wuxi Wondery Industry Equipment CO., Ltd adalah pemasok profesional yang bergerak di bidang penyediaan mesin pembuat
penukar panas aluminium.
Kami dapat menyediakan lini produksi penukar panas untuk radiator otomatis, kondensor, pendingin oli, pemanas, atau produk lainnya,
dan kondensor dan evaporator HVAC.
Mesin Pembuat Kondensor Otomatis Termasuk: mengumpulkan cetakan satu pukulan pipa;mengumpulkan mesin pembuat pipa otomatis;
mesin chamfering aluminium satu ujung atau dua ujung;pembuat inti semi-otomatis;mesin pembentuk pelat samping kondensor;
mengumpulkan mesin pemotong pipa;mesin pelurus dan pemotong tabung datar;tungku mematri aluminium.
