120KW 4mm Wire Continuous Annealing Electric Heat Treat Furnace

120KW 4mm Wire Continuous Annealing Electric Heat Treat Furnace

3-wire Continuous Annealing Furnace Electric Heat Treat / Treatment Furnace Untuk Kawat Baja Karbon Rendah

Parameter teknis

2. Konstruksiperlakuan panas / tungku perawatan / tungku anil kawat baja

Tungku anil kawat baja kontinu terutama terdiri dari badan tungku, pipa baja tahan karat, pemanas

elemen dan perangkat pemasangan, sistem kontrol listrik, dan sistem kontrol otomatis suhu tungku.

tubuh tungku

2.1 Cangkang tungku:perlakuan panas / tungku perawatan / tungku anil kawat baja

Dinding luar tungku dilas dengan pelat Q235 dengan ketebalan 3 mm.

Itu dilas dengan 10 # baja bagian dan 8 # baja bagian.Tungku memiliki keuntungan dari perusahaan

struktur, kinerja yang andal dan tahan lama.

2.2 Lapisan tungku:perlakuan panas / tungku perawatan / tungku anil kawat baja

Lapisan tungku adalah struktur semua serat.Ini mengadopsi refraktori suhu tinggi berkualitas tinggi

serat, bagian bulat stainless steel standar dan metode pemasangan yang ilmiah dan masuk akal.

Serat aluminium dikompresi menjadi blok (gravitasi kompresi: 230Kg/m3) dan

kemudian dipasang ke badan tungku dengan bagian baja tahan karat bulat.Ketebalan pemasangan:

bahan isolasi adalah 350mm.Strukturnya memiliki konduktivitas panas yang rendah, kapasitas anti-guncangan yang kuat, dan anti-erosi.

Serat aluminium silikat tahan suhu maksimum 1200 .Bahan baja bulat adalah baja bulat 1Cr13.

Lapisan memiliki efek pemanasan cepat dan pelestarian panas.

Bagian bawah terbuat dari bata tahan api berat dan bata mullite.

Sambungan ekspansi dari batu bata tahan api dipertahankan dalam pasangan bata untuk

mencegah kerusakan ekspansi lapisan saat dipanaskan.Setiap 400mm,

batu bata berbentuk digunakan untuk memperbaiki pipa baja tahan karat (kawat kasa

di dalam batu bata berbentuk mencegah retaknya batu bata berbentuk

menyebabkan deformasi pipa stainless steel).Kedua belah pihak

masing-masing bata berbentuk diperbaiki dengan splints stainless steel.

1.3 Elemen pemanas tubuh tungku:

Tungku perlakuan panas menggunakan bahan paduan tahan tinggi berkualitas tinggi 0Cr21AL6Nb yang:

diproses menjadi pita resistensi bergelombang.Mereka dipasang di bagian bawah tungku

tubuh untuk memastikan bahwa mereka tidak rusak selama pemrosesan.Tungku memiliki 6 zona pemanasan.

Susunan elemen pemanas sesuai dengan zona pemanas.Mandiri

kelompok pemanas diatur di setiap zona pemanasan.Semua batang lead-out terbuat dari 16 0Cr25AL5

bahan.Chuck industri khusus digunakan untuk batang timah untuk memastikan kabel yang kuat dan andal.

1.4 Elemen pemanas

Elemen pemanas mengadopsi sabuk paduan suhu tinggi berkualitas tinggi untuk memenuhi jangka panjang

gunakan pada suhu 950 .Lapisan tungku mengadopsi serat tahan api aluminium silikat.

Tungku dilengkapi dengan 3 tabung stainless steel untuk kabel yang melewatinya.Spesifikasi

tabung adalah 32*3, panjang 20,5 meter.Bahan tabungnya adalah 310S (Cr25Ni20Si2) yang memiliki

keuntungan dari daya tahan pada suhu tinggi.Setiap pipa dilengkapi dengan pelindung

sambungan gas.Alur pendinginan di saluran keluar pipa dilengkapi dengan perangkat penghubung penyegelan.

Saluran masuk dilengkapi dengan perangkat pemandu untuk memastikan bahwa kawat berjalan dalam garis lurus di

pipa.Dan perangkat ekspansi termal pipa juga dilengkapi di tungku.

1.5 Tangki pendingin

Tangki pendingin terbuat dari plat besi setebal 5 mm dengan cara menekan dan mengelas, dan rangkanya

dilas dengan baja Q235 10# dan 8#.Ada 3 tabung baja stianless yang disegel dan dilas

dengan tabung pemanas.Bahan tabung stainless steel adalah 304 (1Cr18Ni9), dan diameternya

adalah 32*3.Tangki dilengkapi dengan air masuk dan keluar untuk memastikan pendinginan cepat bagian yang dianil.

Panjang pipa pendingin efektif adalah 8,5 meter.

1.6 Nitrogen: disediakan oleh pelanggan sendiri;

1.7 Sistem kontrol suhu

Kontrol suhu: tungku mengadopsi pengontrol suhu cerdas Shanghai Guolong

untuk mengontrol suhu yang memiliki fungsi self-tuning untuk menghitung parameter PID yang ideal

dan mencapai stabilitas suhu.Pengontrol suhu memiliki fungsi suhu berlebih

alarm dan perlindungan kerusakan pasangan termal.

Loop pemanas mengadopsi SCR dan kontrol pemicu.Daya pemanas keluaran dapat diubah menjadi

mencapai kontrol suhu.

Sistem alarm suhu berlebih adalah alarm suara dan cahaya yang memastikan keamanan benda kerja

dan peralatan di tungku.

Semua perangkat kontrol utama, seperti kontaktor AC, sekering cepat, relai perantara, sakelar langkah,

sakelar operasi, tombol, indikator sinyal, dan perangkat pengoperasian dan tampilan adalah merek dari

CINTA.perlakuan panas / tungku perawatan / tungku anil kawat baja

3.Supply ruang lingkup tungku perlakuan panas

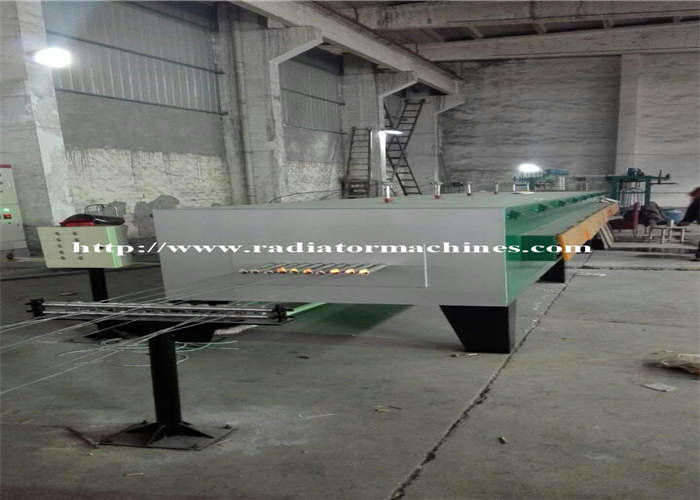

gambar tungku anil terus menerus kawat baja:
