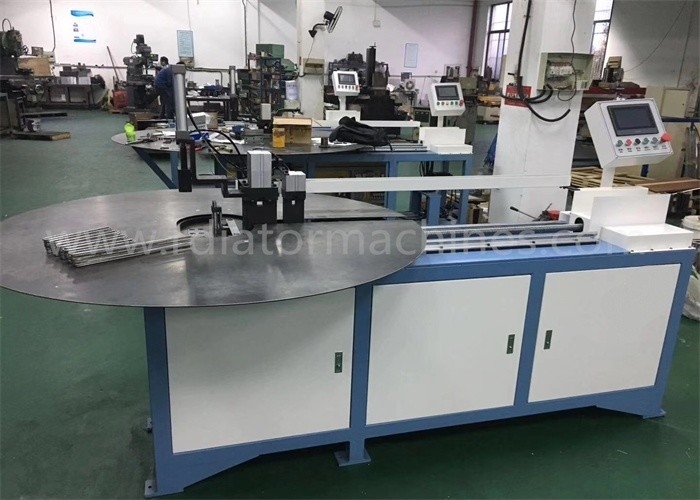

Mesin Bending Otomatis Terkendali PLC Untuk Aluminium Evaporator Serpentine Tube

Aluminium Evaporator Serpentine Tube Bending Machine

1. Aplikasi Utama

Serpentin tube bending digunakan untuk meluruskan aluminium flat tube coil, membengkokkan tabung flat menjadi bentuk serpentin,

dan memotong tabung melengkung. proses kerja berlangsung secara otomatis mulai dari makan,

meluruskan, membungkuk untuk memotong.

2. Karakteristik Utama

Sistem kontrol listrik terdiri dari PLC dan layar sentuh.

Program dapat diatur melalui sentuhan

mesin lentur tabung serpentine

dapat membengkokkan tabung ular dari berbagaispesifikasi.

Mesin memiliki akurasi pengulangan yang tinggi, dan stabilitas yang tinggi.

sudut tersedia dengan mengubah data dari program lentur pada layar sentuh.

3. Parameter teknis mesin lentur tabung Serpentine

Ukuran kumparan: diameter dalam: diameter 500 mm; diameter luar: diameter maksimum: 1100 mm;

Lebar: 400mm; ketebalan: 4,5,6mm
Jarak pusat ke pusat: ditentukan oleh pelanggan
Lebar tabung datar: 19-44mm
Panjang inti: 250-850mm
Kemiringan maksimum: 50 kemiringan
Tekanan sumber udara: 0,6Mpa
Sumber daya: AC220V, 50Hz

Kekuatan total: 3,5kw
kapasitas produksi: 220 evaporator per 8 jam

Berat peralatan: 1,5 ton
Dimensi keseluruhan: 12000mm × 1400mm × 1800mm

Wuxi Wondery Trading Co, Ltd adalah pemasok peralatan komprehensif yang bekerja sama dengan berbagai pabrik domestik.mesin pendingin minyak, pemanas, atau produk lain, dan HVAC kondensator dan penguap.

Jalur Produksi Kondensor Otomatis

Termasuk: pengumpulan pipa cetakan satu pukulan; pengumpulan pipa mesin pembentuk otomatis;

mesin chamfering aluminium satu ujung atau dua ujung; pembangun inti semi-otomatis; kondensor

mesin pembentuk lempeng samping; mesin pemotong pipa pengumpul; menyetel dan memotong tabung datar

mesin; tungku pemadaman aluminium.

Jalur Produksi Radiator Otomatis

Termasuk: mesin untuk brazing tipe radiator: mesin pembuatan sirip, mesin perakitan inti radiator,

mesin crimping tangki plastik, detektor kebocoran, cetakan header dan side plate, dan tungku las;

mesin untuk radiator tipe mekanik: cetakan sirip, mesin ekspansi tabung-ke-sirip,

mesin ekspansi tabung ke header, mesin crimping tangki plastik, dll;

Jalur Produksi Evaporator

Termasuk: cetakan sirip (tipe satu pukulan atau tipe progresif);

mesin lentur tabung serpentin; meja perakitan evaporator, dll;

Lini Produksi Evaporator dan Kondensor HVAC

Termasuk: mesin lentur penukar panas; mesin lentur tabung U panjang/pendek;

mesin pelurus dan pemotong tabung tembaga;

garis pencetakan sirip; cetakan sirip progresif; mesin ekspansi vertikal/horisontal; lainnya.

Mesin pembuatan penukar panas lainnya

Mesin dan/atau cetakan untuk produk penukar panas serupa dan aksesorisnya
