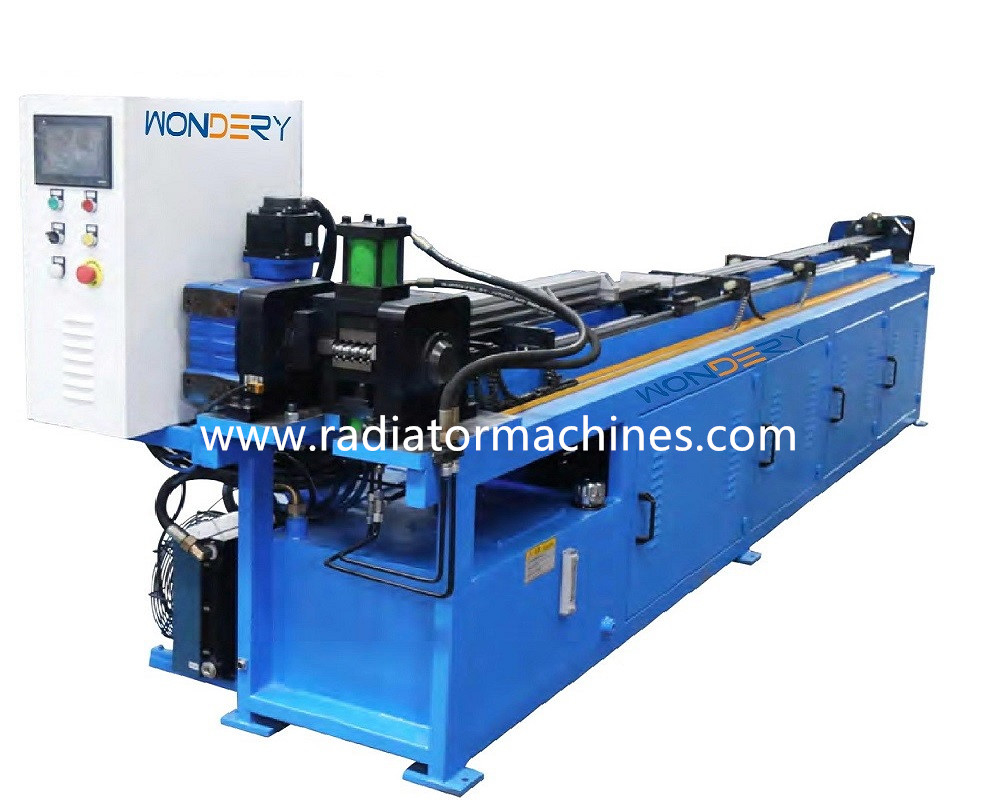

Hairpin Tube Semi Automatic Bending Machine Coil Tube Bender

Hairpin Tube Semi Automatic Bending Machine Coil Tube Bender

1.Aplikasi
Mesin penyok tabung jepit rambut adalah salah satu peralatan yang diperlukan dari HVAC
garis produksi.Kami memiliki peralatan HVAC lengkap seperti kecepatan tinggi
fin press, die fin progresif, mesin perluasan tabung tipe servo, semi
penyok jepit rambut otomatis dan sepenuhnya otomatis, dll. Semi otomatis ini
mesin pembengkok jepit rambut memiliki fungsi pengumpanan manual, servo
pemosisian, pembengkokan servo, dan pembongkaran servo.Panjang jepit rambut
berkisar 200-3000mm.Diameter tabung berkisar antara 7mm-16mm.
Efisiensi produksi bisa 2-5pcs per siklus.

2. Parameter Teknis


2.1 Karakter Struktur:
2.1.1 Mesin penyok tabung jepit rambut semi otomatis memiliki bentuk yang ringkas
desain, penggerak motor servo, pengumpanan manual, dan operasi di
mode manual atau otomatis untuk opsi.
2.1.2 Proses mode operasi otomatis adalah pengumpanan material secara manual
→ penjepit perkakas cetakan → penyemprotan minyak → tekuk → mandrel kembali →
klem longgar → bongkar → bongkar rumah → bengkokkan perkakas rumah
2.2 Jepit Rambut Perbedaan panjang kurang dari 0.5mm
2.3 Tidak ada bentrokan yang jelas, "benjolan" abnormal, tidak ada kerutan lainnya
kekurangan.Elips kurang dari 8%
2.4 Toleransi kebulatan area tikungan <±.012”;
2.5 Toleransi paralel untuk dua kaki lurus 3%;
2.6 Berjalan dan beroperasi dengan lancar.

3. Parameter kinerjapembengkokan tabungmesin:
3.1.Efisiensi kerja: 12 detik per siklus mengambil 1 meter sebagai contoh.
Konsumsi udara pneumatik 3,5 cfm
3.2.berpendingin udara

4. Sistem pelumasan
Memperluas batang dengan lubang pelumasan dan kontrol dengan katup solenoid yang memungkinkan oli
semprot setiap detik pengaturan (Waktu injeksi dapat disesuaikan)



5. Komponen Peralatan

6. Suku cadang
