| Nama: | tungku sabuk jala | ukuran sabuk jala: | 1600*10000*250mm |
|---|---|---|---|
| Suhu kerja: | 200-300℃ | berat musim semi: | 8 KG |
| bentuk konveyor: | bentuk v | Tenaga Gas: | 720KW |
| Cahaya Tinggi: | high temperature sintering furnace,protective atmosphere furnace |
||
Gas Energy Mesh Belt Conveyor Furnace V-bentuk untuk Cold Rolled Spring 1200 KG / H
Penerapan Tungku Sabuk Mesh
| Bagian yang akan dirawat: pegas koil dingin
Spesifikasi: Diameter kawat: φ9-20mm; Diameter pegas luar: φ100-200mm; Panjang pegas: 100-500mm; Berat pegas: ≤8kg;
Proses perlakuan panas: sekitar 60 menit, tempering; Keluaran: 150pcs/jam, 3600pcs/24 jam. tungku sabuk jala: 1600*10000*250mm. konveyor: rantai tipe-v; |
Parameter teknis utama dari Mesh Belt Furnace
|
1 tungku ukuran kerja: 1600*10000*250mm; 2 suhu desain: 300-500℃;suhu kerja: 200-300℃; 3 suasana di dalam tungku: suasana alami; 4 Daya listrik: 380V±10%, AC 3fase, 50HZ;
1) Pengukuran dan kontrol: 220V±10%, 50HZ; 2) Transmisi dan daya titik kontak lainnya: kira-kira 23KW; 3) Kekuatan titik kontak dari seluruh lini produksi: kira-kira 23KW; 4) Daya kerja normal: kira-kira 17KW.
5) Gas 3.5.1 Bahan Bakar: Gas alam (8600) 3.5.2 Tekanan titik kontak gas: 0.4-1bar 3.5.3 Nilai panas: 8600Kkal/m3; 3.5.4 Tungku temper: 720KW;
6 berat: 28000kg 7 panjang peralatan: 16000mm; |
Spesifikasi teknis
Tungku tempering sabuk mesh tipe V-conveyor mengadopsi metode pemanasan atas.Setiap zona pemanasan memiliki
kipas sirkulasi untuk mencapai suhu tungku terpadu.Tungku tempering digerakkan oleh mekanisme rantai.
Parameter utama tungku sabuk jala
|
1 Lebar konveyor: 1600mm; 2 Panjang pemanasan: 10000mm; 3 Daya pemanas: 720KW; 4 Kontrol pemanas: 4 zona, kontrol PID; 5 Keseragaman suhu: ±5℃; 6 Kenaikan suhu permukaan tungku: 50℃; 7 Kecepatan transfer: 30～120min frekuensi stepless disesuaikan;dengan pengukur tampilan waktu nyata. |
Tubuh tungku:
Tubuh tungku terdiri dari rak depan, cangkang tungku dan rak belakang.Setiap zona penutup atas
dapat dibuka yang nyaman untuk pemeliharaan.
|
1 panjang rak depan: 1500mm; 2 panjang cangkang tungku: 10000mm; 3 panjang rak belakang: 4000mm; |
Sistem transmisi konveyor dan konveyor:
1 konveyor tipe V: 1600*120*60/6.0mm, SUS304, 210 pcs;
2 Roda rantai dan sproket: P=76,2mm, SUS304, 64 meter;
3 Roda sproket: T-10*76.2mm, 4 pcs;
4 bantalan, UCT/UCP211, 4 set;
5 peredam penggerak, 1.5kw, 1 set;
6 perangkat deteksi mengemudi, 1 set;
Isolasi termal: bata isolasi dan serat tahan api;
Bata pelestarian panas, T8, semua;
Selimut serat aluminium silikat, 1260, semuanya;

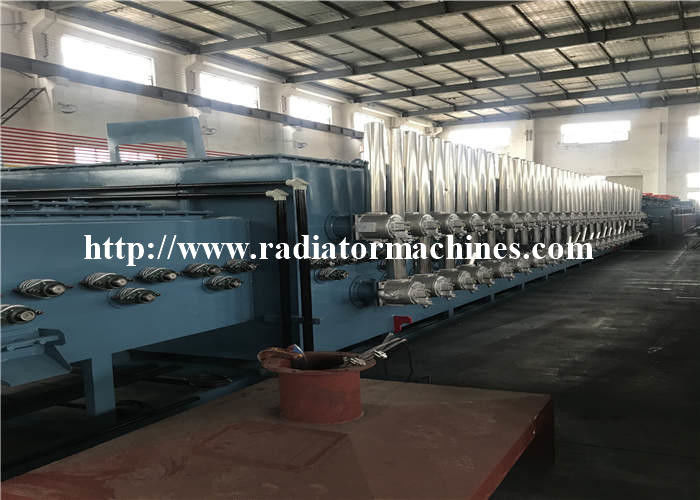

tungku sabuk jala / tungku konveyor sabuk jala / tungku perlakuan panas
Sistem pemanas
Pembakar gas: 60KW/pc, 12 set;
Tabung radiasi: 120 * 1700mm, SUS304, 12pcs;
Sistem kontrol pembakaran: 1 set;
Pasangan termal pengukuran suhu: PT100, 4pcs;
Pemantauan pasangan termal: PT100, 4 pcs;
kipas sirkulasi
Setiap zona memiliki kipas sirkulasi yang dilengkapi di atap tungku untuk mencapai suhu tungku terpadu.
Motor: 2.2KW (pendingin oli), 4 set;
Sistem pendingin udara:
Sistem pendingin udara dipasang di outlet rak belakang untuk memastikan bahwa bagian kerja dapat didinginkan dengan cepat.
Kipas pendingin, 1.5kw, 4 set;
Kabinet kontrol dari Mesh Belt Furnace
Ukuran kabinet: 1000*700*2000,1 set;
Transmisi mekanis dan pemanasan tambahan dari seluruh lini produksi dikendalikan oleh PLC.Sistem kontrol memiliki alarm suhu berlebih dan alarm kesalahan mengemudi.Juga ada layar simulasi untuk menunjukkan kinerja kerja tungku temper.
Tungku temper dipanaskan oleh kontrol gas yang terdiri dari pengukur suhu dan PLC.Pembakar adalah pengapian pulsa dan memiliki perangkat interlock.
Perusahaan kami adalah pemasok profesional tungku perlakuan panas.Kami terutama menyediakan tungku industri seperti:
sebagai tungku pendinginan sabuk mesh, tungku anil tipe lubang, tungku tempering sabuk mesh untuk pegas, tungku pendorong,
tungku perapian rol, tungku batang, tungku rol, tungku pendorong baris ganda, tungku sabuk mesh rantai konveyor, mesh
tungku conveyor belt untuk pengencang, tungku sabuk mesh V-conveyor untuk pegas berat, dll. Tungku kami terutama
digunakan untuk melakukan perlakuan panas untuk pengencang, paku, sekrup drywall, pegas, bantalan, poros, rantai, dll.
Perusahaan kami telah mengekspor tungku industrinya ke negara-negara berikut: Rusia, Turki, Mesir, Arab Saudi,
Kenya, Bolivia, Pakistan, Australia, Israel, Qatar, dll.
Pabrik kami meliputi area seluas 16500 m2, dengan luas bengkel produksi 10.000 m2.Dengan maju
teknologi sebagai panduan, manajemen yang tulus sebagai konsep, dan produk berkualitas tinggi, perusahaan
menyediakan pelanggan dengan layanan tulus menyeluruh mulai dari desain produk, manufaktur, pemasangan, dan
commissioning, pelatihan personel, dukungan teknis dan layanan purna jual, dan dengan sepenuh hati
menyambut teman-teman baru dan lama untuk mengunjungi kami.
