Servo Type Tube Straightening Machine 6 Tabung Per Min Efisiensi Kerja

Servo Type Tube Straightening Machine 6 Tabung Per Min Efisiensi Kerja

Servo Type Tube Straightening Machine 6 Tabung Per Min Efisiensi Kerja
Servo Type Tube Straightening Machine 6 Tabung Per Min Efisiensi Kerja

Gambar besar :  Servo Type Tube Straightening Machine 6 Tabung Per Min Efisiensi Kerja

Detail produk:
Tempat asal: Jiangsu
Nama merek: WONDERY
Sertifikasi: CE
Nomor model: XZJ-4
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1sets
Harga: Negotiable
Kemasan rincian: kasus kayu lapis cocok untuk transportasi laut
Waktu pengiriman: 60days
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 100sets / tahun
Detil Deskripsi produk
Nama: Peralatan HVAC Industri Menggunakan: Untuk menekuk penukar panas lengkap
Kontrol: PLC & HMI Warna: kebutuhan pelanggan
Jenis: Servo Kekuatan: 1.5KW
Cahaya Tinggi:

meluruskan dan memotong mesin

,

unit industri hvac

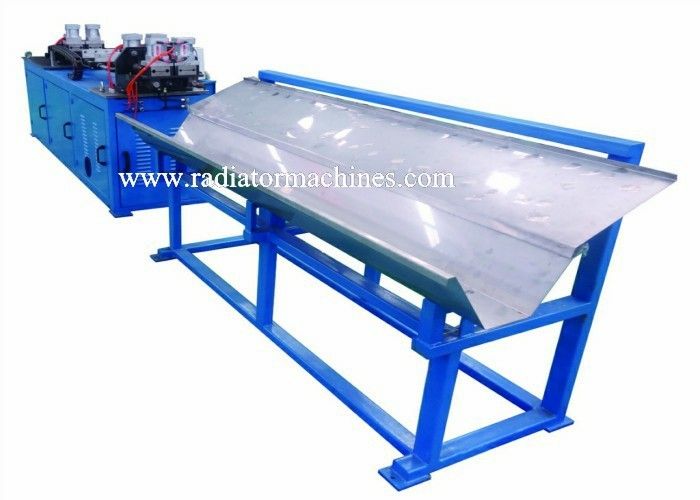

Mesin Pelurus dan Pemotong Tabung Servo Berkualitas Tinggi Dari WONDERY



1. Spesifikasi Peralatan

1.1 Model peralatan: XZJ-4

1.2 Spesifikasi peralatan: 4.76~19.05

1.3 Tabung tembaga diluruskan dan dipotong per waktu: 6 tabung per mesin;



2. Karakteristik Peralatan

2.1 Metode pemberian makan: motor servo + sekrup bola;

2.2 Dudukan pengumpul tabung: tabung silinder pneumatik jatuh;

2.3 Kontrol listrik: Kontrol PLC dan tampilan layar sentuh;

2.4 ukuran koil: diameter dalam 134mm, diameter luar: 1070mm;

2.5 panjang koleksi tabung: 2000mm (standar);

2.6 metode decoiling: kumparan ditarik dari luar ke dalam (bermotor) atau dari dalam ke luar;

2,7 efisiensi kerja: 6 tabung per menit (tabung 1m);



3.Fungsi Peralatan

Mesin ini terdiri dari decoiler, badan pelurus dan pemotong, dan perangkat pengumpul tabung.Mesin dikendalikan oleh PLC dan layar sentuh.

3.1 Potong-ke-panjang tabung diatur melalui antarmuka manusia-mesin.

3.2 Mekanisme pelurusan mesin dapat disesuaikan secara horizontal dan vertikal.

3.3 Mekanisme pengumpanan menggunakan motor servo dan sekrup bola, yang memastikan panjang pengumpanan yang akurat dan memungkinkan penyesuaian yang nyaman.Mesin dapat memotong tabung tanpa gerinda.Setiap pemotong dapat disesuaikan secara terpisah, dan dapat digunakan berulang kali dengan memoles.(diameter luar pemotong: φ25)

3.4 Dudukan pengumpul tabung dikendalikan oleh silinder pneumatik.Ada kemiringan alami untuk tabung jatuh.

3.5 Sistem mekanis mesin beroperasi sepenuhnya otomatis.Kualitas produk jadi stabil dan dapat diandalkan.

3.6 Keseluruhan struktur alat berat dirancang dengan baik untuk memastikan keselamatan pekerja.



4. Spesifikasi dan Akurasi Produk Olahan

4.1 Toleransi potong-ke-panjang tabung: ±0.5mm berdasarkan pengumpanan 1000mm;

4.2 Kelurusan: dalam ketidaklurusan 1mm per panjang 1000mm;

4.3 Permukaan tabung tanpa goresan atau memar mekanis.

4.4 Mekanisme pelurusan dapat disesuaikan secara manual.Ada total 8 roda pelurus termasuk yang horizontal dan vertikal.



5. Konfigurasi Komponen

5.1 sekrup bola: merek Taiwan;

5.2 Komponen pneumatik utama dari peralatan adalah merek Algreat atau Airtac.

5.3 Komponen kelistrikan utama adalah merek LS, IDEC, Kinco atau Schneider.Sistem kontrol listrik memenuhi standar keselamatan nasional yang relevan.



6. Catu Daya Peralatan

6.1 jenis kotak kontrol: di dalam badan mesin;PLC dan kontrol kolektif layar sentuh;

6.2 catu daya: AC380V, 50HZ, 3P, 4-kawat;

6.3 tegangan operasi: DC24V;



7. Aksesori yang Disertakan dengan Mesin:

7.1 pemotong: 8 buah (4 buah di mesin dan 4 buah standby)

7.2 Kotak alat, 1 set;

7.3 sabuk sinkron, 2 buah;

7.4 Manual, 1 salinan;



8. Penerimaan

Penerimaan mesin ada di situs penjual.Ketika mesin 15 hari lagi dari penyelesaian, pembeli harus menyediakan setidaknya 20 KG tabung koil untuk uji coba mesin.



9. Garansi

Mesin bergaransi selama 12 bulan mulai dari hari kedatangan di lokasi pembeli. Suku cadang yang mudah aus tidak termasuk dalam garansi.



10. Warna peralatan:standar biru langit RAL5015 atau diperlukan oleh pembeli.





Mesin Pelurus dan Pemotong Tabung Tembaga / Aluminium

Jenis mesin Tipe 2-Tabung Tipe 4-Tabung Tipe 6-Tabung

Tembaga/Aluminium

Spesifikasi tabung

4.76~ф19.05mm
Siklus kerja 6 kali/menit (berdasarkan tabung tembaga 1m)
